Active Well ESP® establece un nuevo estándar en sistemas de variadores de velocidad (VSD) para aplicaciones de bombeo electrosumergible (ESP). Con una combinación perfecta de tecnología avanzada, facilidad de uso y diseño robusto, este sistema garantiza un rendimiento excepcional y confiable incluso en las condiciones más desafiantes.
Descubre las ventajas clave que hacen de Active Well ESP® la elección ideal para tus necesidades de levantamiento artificial:
Ventajas destacadas
1. Control superior y personalizable
- Pantalla táctil de 12 pulgadas, gráficos
en línea y menús intuitivos en texto
completo. Ofrece descarga rápida de
tendencias, histórico de eventos y
cambios de parámetros, optimizando
el monitoreo y la operación.
- Métodos de control escalable (V/F) y
vectorial para motores de inducción y
PMM, asegurando eficiencia operativa
y adaptación a diferentes condiciones.
2. Monitoreo y protección avanzada
- Protección integral contra fallas:
presión, temperatura, vibración, baja
carga, sobrecarga, bombas
atascadas, y más. - Rastreo de fallas con análisis
detallado de eventos (30 segundos
antes y después del incidente). - Protocolos de comunicación
avanzados (Modbus RS485, Modbus
TCP/IP y Ethernet IP opcional),
facilitando la integración con sistemas
SCADA y monitoreo remoto.
3. Rendimiento excepcional
- Alta eficiencia energética (>96%)
y cumplimiento con las normas
IEEE-519. - Operación continua y estable,
incluso durante pérdidas de
energía, gracias a funcionalidades
avanzadas como el Modo KEB. - Capacidad de operar en
condiciones extremas con un rango
de temperatura de -10°C a 40°C.
4. Diseño robusto y modular
- Tablero autosoportado IP54/55, NEMA 3R, con ventilación
forzada y diseño compacto para facilitar la instalación. - Construcción modular con intercambiador de aire-aire
que garantiza la durabilidad y el rendimiento del sistema
en ambientes hostiles.
5. Flexibilidad y Adaptabilidad
- Configuración de entrada con opciones de 6 pulsos más
filtro armónico y 12 pulsos para cumplir con los
requerimientos más estrictos de calidad de energía. - Compatible con motores de inducción y PMM, ofreciendo
versatilidad y escalabilidad para diversas aplicaciones.
¿Por qué elegir Active Well ESP®?
Active Well ESP® es una solución avanzada para sistemas de bombeo electrosumergible (ESP) que maximiza la eficiencia y confiabilidad. Integra tecnología de punta y algoritmos inteligentes para optimizar la producción en tiempo real, con una interfaz intuitiva que facilita el monitoreo y ajustes. Diseñado para condiciones desafiantes, combina robustez, versatilidad y facilidad de uso.
Destaca por su enfoque en la seguridad, ofreciendo protección ante fallas como sobrecargas y variaciones extremas, además de análisis predictivo para evitar interrupciones. Es compatible con protocolos como Modbus y Ethernet IP, lo que garantiza una integración fluida con sistemas SCADA y monitoreo remoto eficiente.
Con un diseño modular, compacto y resistente, Active Well ESP® opera en condiciones extremas, prolonga la vida útil de los equipos y reduce costos operativos, ofreciendo un rendimiento energético y operativo excepcional.
Especificaciones Técnicas
| Configuración de entrada | 6 pulsos + Filtro de Armónicos, 12 Pulsos |
| Sistema de control | Controlador Active Well ESP® , Pantalla a color, Touch screen, 12 pulgadas, menús y fallas en textos completos, gráficas en línea, descarga de tendencias, histórico de eventos y cambios de parámetros. |
| Método de control | Escalar V/F, Vectorial PM Compatible con motores de inducción y PMM |
| Módulos de E/S | 16 DI, 8 AI, 16 DO, 8 AO |
| Formas de onda de salida | Sinusoidal (PWM filtrado) |
| Voltaje auxiliar | 110/220 V |
| Corriente de salida | 120 a 1200 A |
| Potencia de salida | 100 a 1000 KVA |
| Frecuencia de salida | 0-120 Hz /0-300 Hz |
| Voltaje de entrada | 380-480 V |
| Tolerancia de entrada | -15% to +10% |
| Frecuencia de entrada | 50/60 Hz, ±5% (47-63 Hz) |
| Alta eficiencia energética | >96% |
| Capacidad de sobrecarga | 150% por 60 seg. HD ; 110% por 60 seg ND |
| Funciones de protección integradas |
Software especializado para aplicaciones ESP
•Funciones: Rampa extendida y rampa doble. Modo de control de velocidad PIP y Corriente Autoajuste de PMM. Curvas de Arranque bidireccional (desatascar bomba) Pruebas de Drawdown y Buildup Cálculo de curvas IPR Rearranques automáticos con inhibiciones específicas de fallas. Operación durante Pérdida de Energía (KEB) Rastreo de fallas 30 segundos antes, 30 segundos después Control de back spin* •Protecciones: Presión:Intake y descarga: por alta y baja Temperatura: intake, motor y cabeza. Vibración: Ejes X, Y, Z. De otros procesos: Sensor de fondo. SUT (Temperatura y nivel de aceite). SDT (Temperatura y nivel de aceite). Tensión: Baja, alta, desbalance. Corriente: Sobrecarga y baja carga. Bomba atascada. |
| Protocolos de comunicación | Modbus RS 485, Modbus TCP/IP, Ethernet IP (opcional) |
| Certificaciones | RETIE |

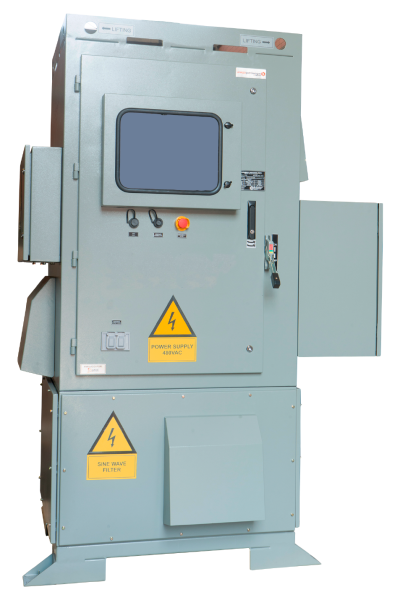

| Construcción del panel | Tablero autosoportado IP 54 /55, NEMA 3R |
| Enfriamiento | Ventilación Forzada |
| Envolvente (Enclosure) | IP54/55, Nema 3R |
| Rango de temperatura | -10°C a 40°C |
